Separadores ciclônicos

Desafio

Os separadores ciclônicos são usados como reservatórios de recebimento e coleta de poeira. Eles separam os sólidos da corrente de ar pela ação centrífuga de um vórtice criado enquanto o ar de entrada penetra o ciclone tangencialmente. O pó ou material granular é jogado nas paredes do ciclone e caem na seção coletora, da qual são descarregados por uma válvula gaveta rotatória. Enquanto isso, o ar limpo é expelido pela saída.

O perigo

Se o material manuseado por um processo for combustível, a poeira que ele gera pode ser explosiva. Quando um ciclone é usado como separador primário, uma nuvem de poeira explosiva pode estar presente continuamente durante a operação normal. Sob estas condições, só é preciso uma fonte de ignição para desencadear uma explosão. Isto pode acontecer por eletricidade estática ou partículas ardentes do equipamento a montante, tais como moinhos e secadores.

Considerações sobre sistemas de proteção

Os sistemas de proteção para ciclones devem acomodar a necessidade de manter lisa a parede do reservatório interno para o desempenho eficiente do ciclone. Os sistemas de supressão da IEP Technologies conseguem isso usando conjuntos de dispersores embutidos para a dispersão do supressor.

Descrição do sistema de proteção

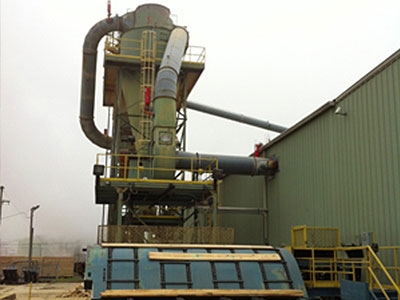

Os ciclones estão frequentemente localizados dentro da fábrica, onde a ventilação de liberação da explosão é impraticável. Além disso, sua configuração torna a ventilação de liberação de explosão um desafio, já que é necessária uma parede interior lisa e área de ventilação adequada. Um sistema de supressão de explosão fornece essa solução. Neste sistema, os detectores de pressão de explosão, montados no ciclone, detectam a excursão da pressão de uma explosão iminente. Os detectores transmitem um sinal ao painel de controle, que aciona extintores de alta taxa de descarga e simultaneamente interrompem o processo.Os extintores montados no ciclone são projetados para descarga rápida de supressores que apagam a bola de fogo antes que ela alcance pressões máximas. Um extintor de isolamento montado no duto de entrada mitiga a dispersão aos equipamentos de processamento a montante. Adicionalmente, uma válvula gaveta rotatória montada no funil reduz a possibilidade de materiais ardentes descerem pela corrente.
