Elevadores de balde para grãos

Desafio

O primeiro desafio é evitar a deflagração tanto na porção superior como inferior do elevador de grãos para que não se espalhe rapidamente pelas pernas do elevador e para os equipamentos circundantes. O segundo desafio é usar um agente ambientalmente amigável capaz de proteger as pessoas e as instalações contra a devastação de uma explosão descontrolada.

Aplicação

O Sistema de Proteção para Elevadores de Grãos X-PAC III é uma solução econômica para risco de explosão associado aos elevadores de balde para grãos. Os sistemas de proteção contra explosões são adequados para proteger as pernas do elevador de grãos que lidam com grão cru de acordo com a NFPA 61 Standard for the Prevention of Fires and Dust Explosions in Agricultural and Food Processing Facilities (Padrão de prevenção contra incêndios e explosões por poeira nas instalações de processamento agrícola e alimentício). O X-PAC III oferece uma vantagem significativa em relação às pernas de elevador ventiladas ao fornecer extintores de isolamento de explosão nas calhas de entrada do elevador, calhas de descarga e linhas de extração de poeira. Os extintores de isolamento mitigam a propagação de explosões aos equipamentos conectados onde podem ocorrer explosões secundárias devastadoras. Esta é uma consideração particularmente importante para elevadores que alimentam os principais silos de armazenamento de grãos.

Descrição

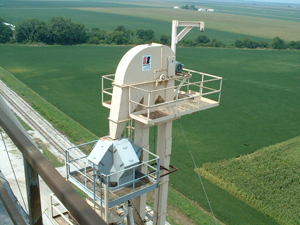

O sistema X-PAC III consiste das unidades de controle EX 200TM e quatro tipos de dispositivos montados no elevador de balde. São eles a Unidade de Extinção-Detecção, a Unidade Extintora, a Unidade de Isolamento de Duto e o Detector de Desligamento. Cada dispositivo tem um quadro de aço para a montagem sobre o elevador de balde. A Unidade de Isolamento de Duto é equipada com uma mangueira flexível para montagem sobre uma linha de extração de poeira. Tipicamente, as zonas de proteção separadas são fornecidas pela parte superior e inferior do elevador. Na detecção de uma deflagração, os extintores dentro da zona descarregam o supressor DuPont FE-25TM sobre o processo. Simultaneamente, a unidade de controle EX 200 inicia o desligamento do processo e ativa um alarme.
